AAC-Seiten-Platten-Transporter-Gerät-Block-Verpackungsmaschine für sterilisierte Gasbeton-Platten

AAC versehen Plattentransportergerät/AAC Platten-Maschine der Block-Verpackungsmaschine-/AAC mit Seiten

Seitenplattenrollenbahn ist eine Komponente Seitenplattentransportergerät

1. Funktion:

Die Seitenplattenrollenbahn ist eine spezielle Rollenbahn, die automatisch bei Ausschnitt ohne Bedarf des manuellen Drucks funktioniert.

2. Technische Spezifikationen

a) Die Länge und die Anzahl von Sätzen der Rollenbahn wird durch den technologischen Prozess bestimmt.

b) Antriebsrollenbahn (sehen Sie Feige. 1):
Gesamtausmasse i.Maximum:
1230 Millimeter (Länge) × 400 Millimeter (Breite) × 500 Millimeter (Höhe)
II. Masse: 128,6 Kilogramm
III. Art des Cycloidalstiftgang-Geschwindigkeitsreduzierers: BWD10-43-0.25 (Energie des Motors: 0,25 Kilowatt), Übersetzungsverhältnis: i=0.43
iv. Geschwindigkeit des Fördererrades: 34 U/min

c) Gefahrene Förderereinheit (sehen Sie Feige. 2)
Gesamtausmasse i.Maximum:
955 Millimeter (Länge) × 400 Millimeter (Breite) × 500 Millimeter (Höhe)
II. Masse: 87,5 Kilogramm

3. Struktur

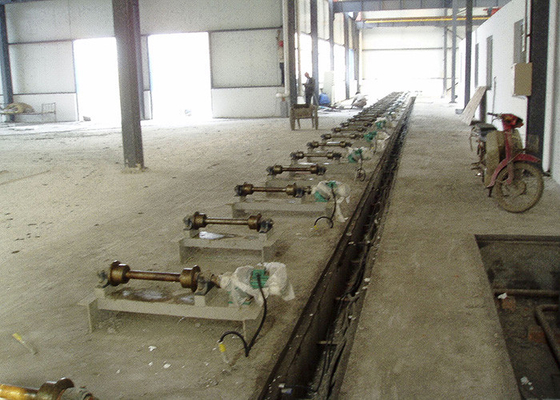

a) Die Übertragungsleitung der Rollenbahn wird aus mehrfachen Sätzen Rollenbahnen verfasst (Rollenbahn-Satzfall in zwei Gruppen: Fahrwerke und gefahrene Einheiten). Bei Versammlung fahren Sie und gefahrene Einheiten sollten abwechselnd in Position gebracht werden.

b) Die Antriebsrollenbahn wird aus dem Rahmen, der Antriebsachse, dem Fördererrad die Lager, den Lagersitzen, der Koppelung und dem Cycloidalstiftganggeschwindigkeitsreduzierer verfasst.
Der Rahmen ist eine geschweißte Struktur, die von den Stahlprofilen und von den Platten gemacht wird.

c) Der gefahrene Förderer wird aus dem Rahmen, der Antriebsachse, dem Fördererrad, den Lagern und den Lagersitzen verfasst.
Der Rahmen ist auch eine geschweißte Struktur, die von den Stahlprofilen und von den Platten gemacht wird.

4. Operation

Die Seitenplatte wird auf die zusammengebaute Übertragungsleitung gesetzt. Schalten Sie den Strom des Hauptmotors ein, damit der Geschwindigkeitsreduzierer des Hauptmotors gleichzeitig begonnen wird, der durch die Koppelung das Fördererrad und der Reihe nach die Seitenplatte in Bewegung fährt.

5. Wartung

a) Schmieren Sie die Lager regelmäßig mit Schmieröl.
B) Halten Sie das Fördererrad sauber, während es nicht funktioniert.

6. Sicherheit

a) Erlauben Sie nicht jedem, im Rahmen der Übertragungsleitung zu stehen.
B) Seien Sie sicher, den Strom abzuschalten, wenn Produktion am Ende jeder Verschiebung fertig ist.
