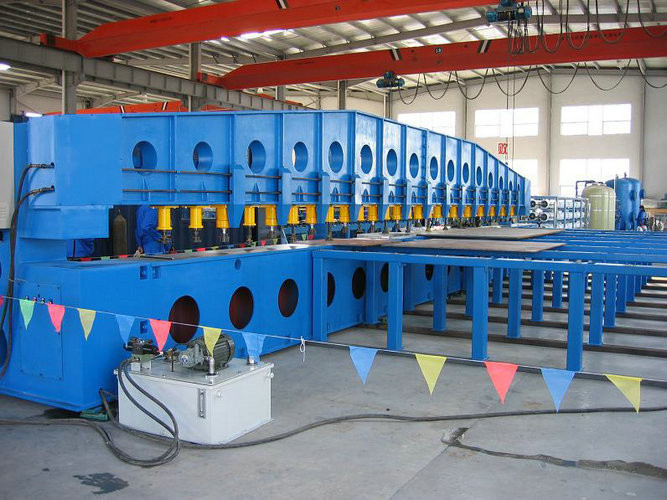

Hochgeschwindigkeitsrand-Fräsmaschine XBJ 12M für die Stahlplatten-Abschrägung

Hochgeschwindigkeitsrand-Fräsmaschine XBJ 12M für die Stahlplatten-Abschrägung

Schnelles Detail:

Diese Fräsmaschine des Reihenrandes ist die populäre und moderne Maschine, die anstelle der Hobelmaschine. Sie ist in der Ausrüstungsherstellung, wie Industrien des Drucks, des Kessels, des Schiffbaus, des elektrischen Stroms, der Chemikalie und der Maschinerie weit verbreitet. Blechlatte vor dem Schweißen, der maschinellen Bearbeitung, Schrägfläche und u-Nut, besonders verbesserte Produktqualität für das Schweißen des automatischen Schweißens, verbessern Leistungsfähigkeit, verringern Verbrauch, verringern Arbeitsintensität, etc., es ist die moderne Verarbeitungsausrüstung, die anstelle der Randhobelmaschine.

Beschreibung:

Fräskopf setted auf der Laufkatze und vor dem Fräskopf, der mit Querschieber installiert waren und dem Winkel, der Einheit justiert. Nach reparierte die Platte, den Querschieber wird, die Position zwischen Fräskopf und Platte justierend, unterdessen kann sie, den Winkel justierend, der Einheit justiert, und der Fräskopf kann im Bereich von 0-45° justiert werden, das unterschiedlicher abgeschrägter Anforderung gerecht werden kann. Beim Mahlen, der Fräskopf, der in einer hohen Geschwindigkeit rotiert und die Platte durch Fräser mahlt. Laufkatzenprägegeschwindigkeit, die VFD im Bereich von 0.1-1m/min, glatt bewegend justiert. Um die Funktions-Leistungsfähigkeit zu verbessern, beschleunigen die Laufkatze, die mit schnellem Rückholmotor, schnelle Rückkehr entworfen ist zu 5m/min.

Anwendungen:

Die verschiedenen Formen der Fräsmaschinedosenverarbeitung der Platte, wie Blech vor dem Schweißen, Bearbeitungslineal, Schrägfläche, x-, y-, u-Nut, etc., für das Schweißen mit verbesserter Produktqualität und Arbeits-Leistungsfähigkeit, verringern Energieverbrauch, verringern Arbeitsintensität, etc., es ist die späteste Nut fortgeschrittene Verarbeitungsausrüstung.

Spezifikationen:

Wenn Sie nichts sehen, das Ihre Anforderungen zusammenbringt, bitte in Verbindung treten mit uns, um Ihren Bedarf weiter zu besprechen.

Wettbewerbsvorteil:

1. Die Schiene des Kohlenstoffstahls der Drehbankbettgebrauchshohen qualität, geschweißt zusammen mit der Maschine nachdem dem Mahlen und dann durch die maschinelle Bearbeitung, die mit gutem, Leistung Abnutzung-zu widerstehen und es harte Deformation ist.

2. Drehbankbett, Wände und Druckstrahl geschweißt durch Platte der hohen Qualität, unter Verwendung der kastenähnlichen Struktur. Alle Schweißungen entsprechend den schweißenden Spezifikationen, nachdem schweißende Teile getempert werden müssen, um den Schweißensdruck zu beseitigen. Drehbankbettgitter ist 45 | Stahlschmieden, verarbeitete Hochfrequenzverhärtung, Härte HRC45 | 50, entfernbares und das Bett geregelt mit Bolzen und Passstift für einfache Wartung.

3. Die normale elastische Deformation des Strahls auf Gummiband 8-20mm, Zylinderfreigabe nach dem Zurückstellen ist eine normale Situation.

4. Die Laufkatze des Reisekastens fuhr durch einen Fütterungsmotor und schnell Rückholmotor. Der Reisekasten installieren mit verringern Einheit, man verlängern den Gang, der auf der Schiene zusammengebracht wird, anstellen den Motor, den sie die Laufkatze als Prägegeschwindigkeit bewegen kann. Fütterungsgeschwindigkeit ist Variable, schnelle Geschwindigkeit kann bis zu 1m/min, zu reisen glatt, mit hoher Präge-Leistungsfähigkeit. Die Reise installieren auch mit schnellem Rückholmotor, schnelle Rücklaufgeschwindigkeit ist 5m/min, a-Kupplung, um Arbeit zu steuern.

5. Der Querschieber, der auf den Laufkatzenkasten, kraftbetriebenes Anheben installiert ist, wärmen und drehen Reduzierer, die gefahrene Schraube schieben unten. Manuell justierbare Vorder- und Rückseite Richtung, von oben bis unten und Vorder- und Rückseite Richtung der Vize-Regelung sind an Führungsschiene gewöhnt. Glatte und zuverlässig, einfache Operation der Querschieberjustage

6. Angeln Sie die Justage des Mechanismus, der am Anheben von Aufsichtsbehörden auf einem Skateboard angebracht wird und mit dem Aufzug unten Skateboard fahren. Die Einheit hauptsächlich durch einen fächerförmigen Wurmgang und eine Wurmkomponente, manuelle Anpassung. Der Kopf, der an den Fanwurmgang durch eine Übergangsplatte, der Winkel justiert Mechanismus angeschlossen wird, erlaubt Kopf 0-45 ° Winkel mit der horizontalen Anpassung. Erfüllen Sie den Bedarf der Nut.

7. Hydraulisches Kontrollsystem installieren Innere des lethe Betts, die untere Hälfte der hydraulischen Steuerung ist der Ölkasten, Spitzenhälfte installieren mit hydraulischen Komponenten, Pumpstation und Motor, Hydrauliköl etc. durch Höhendruckschlauch zu jeder Ölweise und Zylinder.
