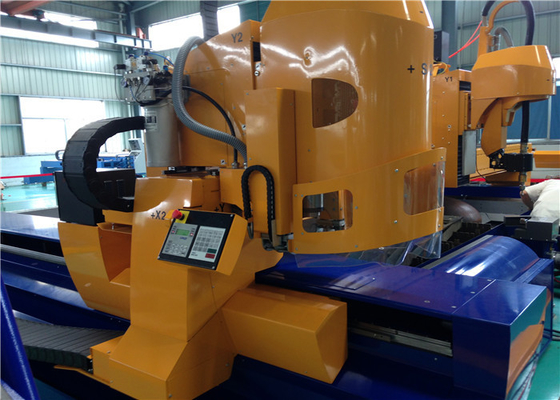

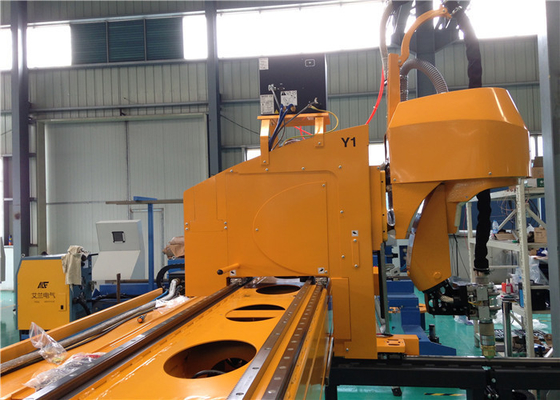

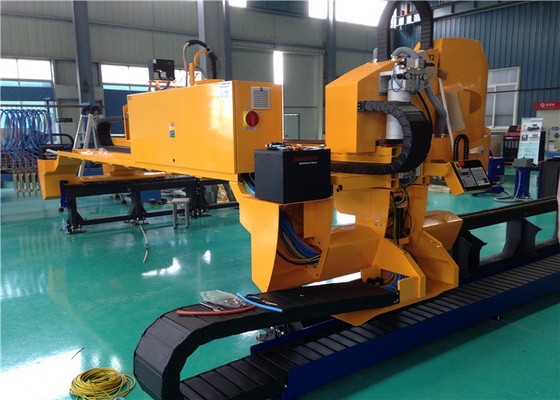

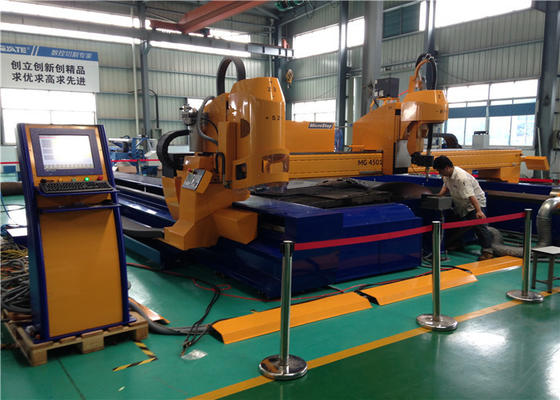

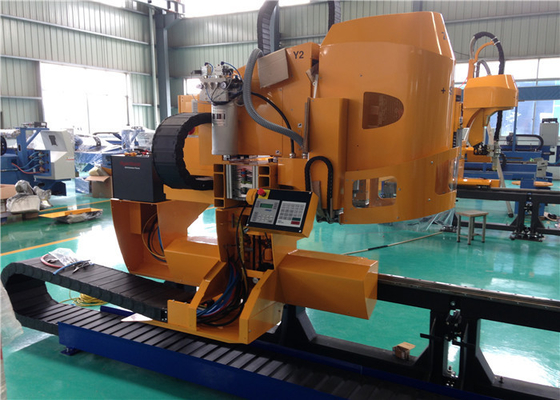

Drehabschrägungsplasmaschneiden-Maschine CNC
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Markieren: | elektrische Schneidemaschine,metallschneidende Werkzeuge des Blattes |
||
|---|---|---|---|

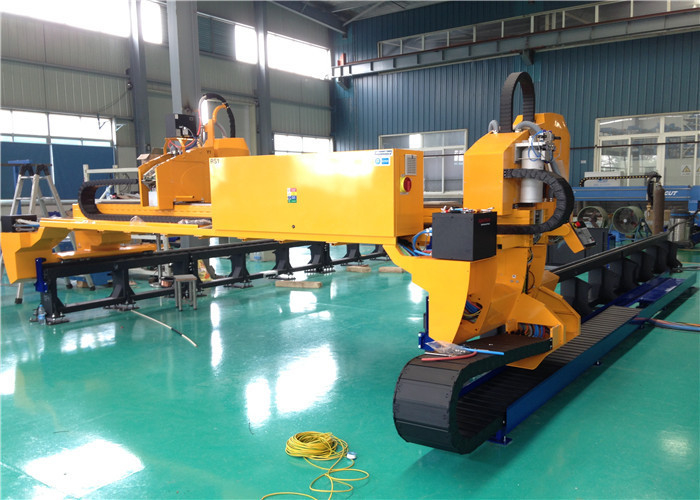

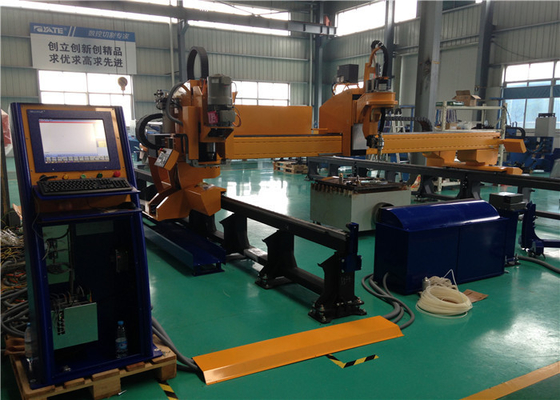

Automatischer CNC-Plasmaschneiden-Maschinen-Doppelt-Vierkantrohr-Strahl für die Augenhöhlenplasma-Abschrägung
1.Description

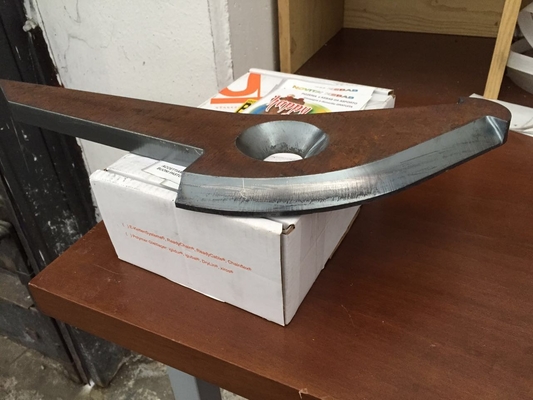

Drehabkantmaschine benutzt im Augenhöhlenplasma, das auf Stahlblech, für Flussstahl und Edelstahl abschrägt. Cnc-Prüfer und abgeschlossenes elektrisches Ansteuersystem, Nistensoftware kommen aus Italien. Maschinenbock und Operationsschreibtisch werden durch italienisches HERMMAN entworfen und hergestellt in China.
2. Drehabschrägungsgerät Z32 FLORENZ mit den Roboterarmen schwingen: A+B-Servobewegungen.
| NEIN. | Einzelteilname | Beschreibungen | Ursprung | Menge. |
| 1 | Roboterarmschwingen Wechselstrom-Servomotoren |
a) harmonischer Servomotor Wechselstroms 100W für Roboter bewaffnet Dreh.
|
Japan | 2sets |
| 2 | Rotierendes mechanisches Gerät des Roboterarmes |
a) Doppelte Exzenterarmstruktur der schwingengerät- u. Aluminiumlegierung. b) Pulverbeschichtungs-Metallabdeckung. c) Selbst-Zurückstellen Fackelhalter mit Kollisionsschutz. |
Italien | 1set |
(1). Wechselstromservomotor u. -fahrer auf X-Y-Z axialen Bewegungen:
| NEIN. | Einzelteilname | Beschreibungen | Ursprung | Menge. |
| 1 | X-U Achsen-Längsbewegung |
a) Drehmomentstarker 1700W/7.7 Nanometer Wechselstromservomotor mit Bremse. b) RealzeitbusKommunikationsschnittstelle. |
Italien | 2sets |
| 2 | Transversale u. anhebende Bewegungen Y-Z Achse |
|
Italien | 2sets |
(2) Z32 FLORENZ CNC-Prüfer:
| NEIN. | Einzelteilname | Beschreibungen | Ursprung | Menge. |
| 1 | PC-Computer |
|
Italien | 1set |
| 2 | Cnc-Prüfer |
|
Italien | 1set |
(3) Software der Verschachtelung Z32: Demo des Ausschnitts 3D u. Parameter u. Einstellungsanleitung:
| NEIN. | Einzelteilname | Beschreibungen | Ursprung | Menge. |
| 1 | Abschrägungsverschachtelungs-Software |
|
Italien | 1set |
| 2 | Abschrägungsdatenbank |
b) Abschrägungswinkel-Ausgleichsdatenbank. |
Italien | 1set |
TEILE 3.B
Cnc-Schneidemaschinespezifikation u. -konfigurationen
(1). Maschinenkonfiguration:
| Maschinenbock |
Doppelte Vierkantrohrstrahlnstruktur ist entworfen in Italien und in China gemacht. |

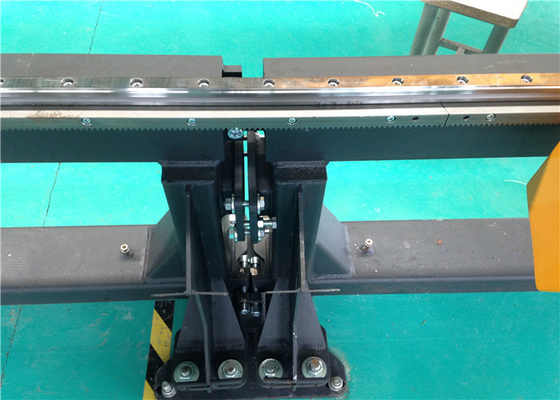

| Stahlschiene u. Gestell | Chinese 43KG/M |
| Stahlschienenspanne | 4000mm |
| Stahlschienenlänge | Seiten 18m*2 |
| Maschine auf X-U Achsen-Längsbewegungen |
Italiener Doppelseiten Wechselstromservo-Antrieb Italienisches 1700W*2sets |
| Maschine auf transversalen Bewegungen y-Achse |
Italienischer Wechselstromservo-Antrieb Italienisches 750W*1set |
| Maschine auf anhebenden Bewegungen z-Achse |
Italienischer Wechselstromservo-Antrieb Italienisches 750W*1set |
| X-U-Y-Z axialer Gangreduzierer |
Deutsches NEUGART 2+1+1sets |
| Operationsschreibtisch + Touch Screen Platte |
Unabhängiger Entwurfs- u. Touch Screen Italiener Hermann |
| Drehabschrägungsprüfer cnc-3D |
Italienisches FLORENZ Z32 integriert Cnc-Prüfer 1set |
| Elektrische Steuerung u. Servosystem |
Deutscher SIEMENS u. italienisches D.ELECTRON 1set |
| Feine PlasmaEnergiequelle u. Fackel |
US HPR260xd mit Selbstgassteuerung 1set |
| Cnc-Plasmabrennerurheber |
Aluminiumplatte + linearer Lagerschieber Chinesisches YDT-Z/F 1set |
| Cnc-Plasmabrennerheber |
Schraubenstange + Wechselstromservomotor Italienisches D.ELECTRON 1set |
| Roboterarm-Schwingengerät: Axiale Bewegungen A+B |
Japanischer harmonischer Servomotor Wechselstroms 100W* 2sets |
| Mechanisches Gerät des Roboterarmschwingens | Italienischer HERMANN 1set |
| Mechanisches System der transversalen Bewegung |
Präzisionsgang/Gestell u. lineare Führungsleiste mit Lagerschieber TAIWAN HIWIN 1set |
| Die Ausschnitttabelle wird vom Kunden gemacht und die Zeichnung ist von chinesischem YATAI, es sollte mit Dampfabluftsystem eingewilligt werden. | |
| Die Maschinengrundlage wird aus h-Strahlnstahl verfasst und vorbereitet durch Kunden, ist die Zeichnung von YATAI-Fabrik. | |
(2) Maschinenfunktionen:
| Verschachtelungs-Software für die Abschrägung | Italienischer LIBELLULA-Schrägschnitt 1set |
| Abschrägungsausschnittdatenbank | Italien 1set |
| Wechselstromservobogenspannungs-Fackelhöhenprüfer | Italien 1set |
| Kollisionsschutz des Plasmabrenners | China 1set |
| Elektrisches u. mechanisches begrenztes Gerät der X-U-Y Achsen-Bewegung: | 4+4 Einheiten |
| Energiestabilitätsgerät | Chinesisches 5000VA 1set |
| Staubreiniger für Stahlschienengesicht | China 1set |
(3). Technische Spezifikationen der Maschine:
| Effektive Schnitthöhe | ≤ 3,100mm |
| Effektive Schneidlänge | ≤ 16,000mm |
| Leerlaufdrehzahl der Maschine | 0-50m/min |
| Plasmaschneidenmaterial | Flussstahl u. Edelstahl |
| Piercing Stärke des Plasmas | Siehe Plasmaenergiemodell |
| Plasmarandausschnittstärke | Siehe Plasmaenergiemodell |
| Plasmabrennerauf-/ab-Abstand | ≤280mm |
| Plasmabrennerhöhensteuerung | Bogenspannungs-Fackelsteuerung |
| Maximaler Abschrägungswinkel | Grad ±45 |
| Maximale Schwingengeschwindigkeit | 3000mm/min |
| Min. Winkelfehler | Grad ±1.5 |
| Min. beschnittener Randfehler | ±1.0mm |
| Maschinenpräzisionsstandard |
Abkommen mit chinesischem JB/T5102-1999 Standard |
| Plasmabrennervertikalenpräzision | ±0.3mm |
| Spurhaltungspräzision des Plasmabrenners | ±0.5mm |
|
Seitenlänge: 1000*1000 Luftliniegeschwindigkeit: 500-800mm/min |
 |
| Koinzidenzpunkt Fehler | ±0.5mm |
| Luftliniefehler | ±0.3mm |
| Kreisgradfehler | ±0.5mm |
| Diagonaler Fehler | ±0.5mm |
| Geschwindigkeitseinstellungsfehler | ±0.5% |
| Ausschnittrauheit | Ra≤12.5μm |
| Hauptstahlschienenseiten-Luftliniefehler | 2.0mm/10000mm |
| Behilflicher Schienenseiten-Luftliniefehler | 2.0mm/10000mm |
| Horizontale Präzision des Hauptschienengesichtes | ±0.1mm/1000mm |
| Horizontaler Fehler zwischen Haupt- u. behilflicher Schiene | ≤2.0mm |
(4). MaschinenArbeitsbedingung:
| Betriebstemperatur | -10℃~+40℃ |
| Relative Luftfeuchtigkeit | ≤95% ohne Kondensation |
| Umwelt | Belüftung und kein Schock |
| Stromversorgung von CNC-System | Wechselstrom 1-Phase/220V±10V |
| Stromversorgung Plasmaenergie | Wechselstrom 3-Phase/380V±10V |
| Netzfrequenz | 50/60Hz |
| Maschineneingabekapazität | ≤5Kw |
| Plasmaenergiekapazität | ≤80Kw |
| Plasmagasart | Kompressen-Luft/Sauerstoff/Stickstoff so an |
| Plasmagasquellanforderungen | Gefrorene u. trockene Luft mit dem Filter mit 3 Niveaus ohne Öl u. Wasser |
| Plasmagasfluß | Druck: 1Mpa, Fluss: 0.8m3/min |
Hauptstückliste 4.Machine:
| Einzelteile | Marke/Ursprung | Menge. | Bild |
| Cnc-Prüfer für die Abschrägung 3D |
Italienisch Z32 FLORENZ |
1 | |
| Touch Screen und Operationsschreibtisch | Italienischer Entwurf u. Chinese gemacht | 1 | |
| Feine Plasmaenergie u. -fackel | US HYPERTHERM HPR260xd | 1set | |
| Des Achsenschwingens des Roboterarmes 2 mechanisches Gerät | Italiener Hermann | 1set | |
| Verschachtelungs-Software für Schrägfläche |
Italienisches LIBELLULA Schrägschnittversion |
1 | |
| Transversaler Servofahrer | Italienisches D.ELECTRON | 1sets | |
| Längsservofahrer | 2sets | ||
| Fackel, die Servofahrer anhebt | 1sets | ||
| Transversaler Servomotor | Italienisches D.ELECTRON | 1*750W | |
| Längsservomotor | 2*1700W | ||
| Fackel, die Servomotor anhebt | 1*750W | ||
| Rotierender harmonischer Servomotor des Roboterarmes | Japanische Marke | 2*100W | |
| Transversaler Gangreduzierer | Deutsches NEUGART | 1 | |
| Längsgangreduzierer | 2 | ||
| Fackelhubgetriebereduzierer | 1 | ||
| Transversale mechanische Bewegung |
Lineare Schiene mit Schieber TAIWAN HIWIN |
1 | |
| Längsschiene u. Gestell | Chinesisches 43KG | 18M |
|
TEILE 5.C
- Andere Wahlen für Kunden
- Dampf u. Entstaubungssystem arbeitet mit Schneidemaschine, es wird vorbereitet vom Kunden an der Fabrik in Chile.
- Luftkompressor-/Gasspeicher/gefrorener Trockner werden vom Kunden an der Fabrik in Chile vorbereitet.
