Kettenart Drehmaschine-Hohlkasten-Fertigungsstraße/Ketten-Fall-Maschine

Kettenart Drehmaschine-Hohlkasten-Fertigungsstraße/Ketten-Fall-Maschine

1. Ausrüstungsanweisung

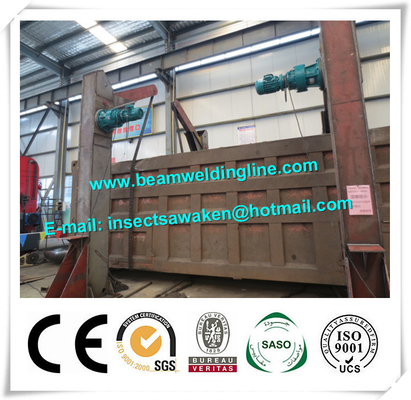

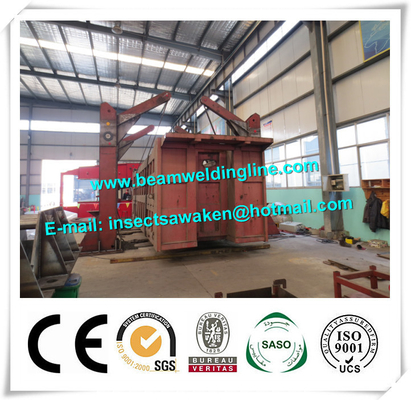

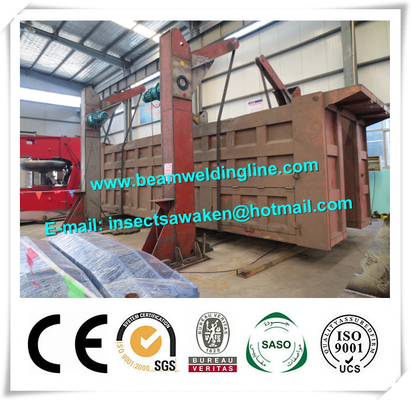

Diese Maschine ist 4 Tonnen Kettenkipper. Durch die Kette des Umwerfens, kann sie Werkstück in der rechten Position errichtet werden lassen. Unterdessen kann sie mit anderem Schweißensgerät, es angeschlossen werden kann zu ein halb-automatisches Schweißgerät gemacht werden. Sie verwendet elektromagnetische Geschwindigkeitsveränderung oder Frequenzsteuerung.

2. Technischer Parameter

a. Modell: LF-60
b. Höchstlastkapazität: 6tons
c. Maximale Exzentrizität: 20mm
d. Umwerfen von Leistungsstärke: 2*2*2.2KW
e. Umwerfen des Engels: 0-360°
f. Passende maximale Höhe des Werkstückes: 2800mm
g. Passende maximale Breite des Werkstückes: 2500mm
h. Umwerfen von Geschwindigkeit: 520-5200mm/min, Frequenzsteuerung von Motordrehzahl
i. Farbe: Gelb oder Blau

3. Leistungseigenschaft

Der Kipper besteht aus Rahmen und wirft die Struktur um und wirft Glied, Ausgleichsgewicht und Steuerteile um.
Die Hauptmaschine des Rahmens ist ein Teil der Schweißensstruktur. Sie nimmt mit Rahmenart Struktur an, und alles Schweißungsgelenk stimmt mit Konstante verstärken gemeinsame Anforderung des Schweißens zu schweißen überein. Nachdem man geschweißt hat gewohnt es zu zu tempern Wärmebehandlung, damit es weg schweißenden internen Druck abwischen und Deformation verhindern kann.
Hauptfunktion des Umwerfens der Struktur macht für das Schweißen, indem sie Werkstück umwirft. Sie besteht Motor, Reduzierer, Kettenrad und Kette. Der Reduzierer nimmt mit schraubenartigem gewundenem Kegelreduzierer des S-Serie Wurmgangs + Bremsmotorantrieb an. Sie kann das Werkstück zuschließen, das sich effektiv dreht. Sie kann jede mögliche Position erreichen, um Werkstück zuzuschließen.
Hauptfunktion des Armes des leichten Schlages ist zusätzliche Stützrolle. Die Mitte wird mit dem Rahmen verbunden, und sie kann örtlich festgelegten Engelseinfluß um die Rotationsäxte tun.
Das Ende wird mit Ausgleichsgewicht verbunden. Der Vorderteil wird mit Werkstück durch Kette verbunden. Ohne Werkstück wirkt Arm des leichten Schlages es zurück drehend auf Ausgleichsgewichteinfluß aus. Der Abstand zwischen zwei Armen des leichten Schlages ist mehr als 800mm. er kann Werkstück bequem einstellen lassen. Wenn er unten Werkstück setzt, kann Arm des leichten Schlages Waagerechte durch Schwerkrafteinflüsse nachschicken. Wenn er Bedarfshandwerkstück heraus, Arm des leichten Schlages sich zurück wegen der Ausgleichsgewichteinflüsse dreht, um den Abstand zwischen zwei Armen des leichten Schlages zu machen mehr als 800mm, dann kann er Werkstück heraus hängen bequem.
Ausgleichsgewicht wird mit der Rückseite des Armes des leichten Schlages verbunden. Die Hauptfunktion wird für Arm zurück drehen verwendet.
Geschwindigkeit der Kette umzuwerfen ist steplessly justierbar. Durch die Annahme mit Wandler, kann es das Umwerfen von Geschwindigkeit justieren.

4. Versorgungsstrecke und Komponenteneinheit (2 Sätze)

a. Setzen Sie fest: Rahmen, zugeschalteter Mechanismus, Arm des leichten Schlages, Ausgleichsgewicht
b. Gelegentliches materielles 1-teiliges

5. Technisches Dokument
a. Operationsanweisungshandbuch
b. Bescheinigung, Ladeliste
