Fünf Achse Sprial-Schrägfläche/zylinderförmige schraubenartige Verzahnungsschleifmaschine, maximaler Durchmesser 250mm, Module 5mm

Fünf Achse Sprial-Schrägfläche/zylinderförmige schraubenartige Verzahnungsschleifmaschine, maximaler Durchmesser 250mm, Module 5mm

Schnelles Detail:

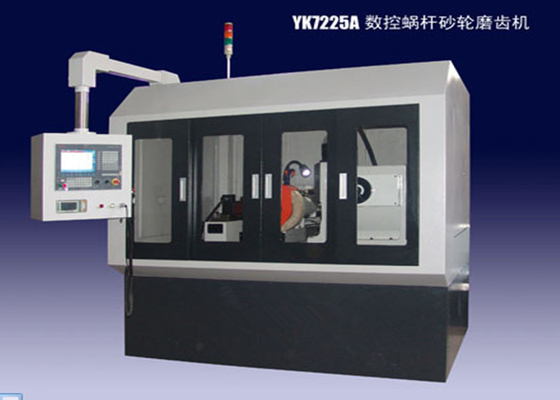

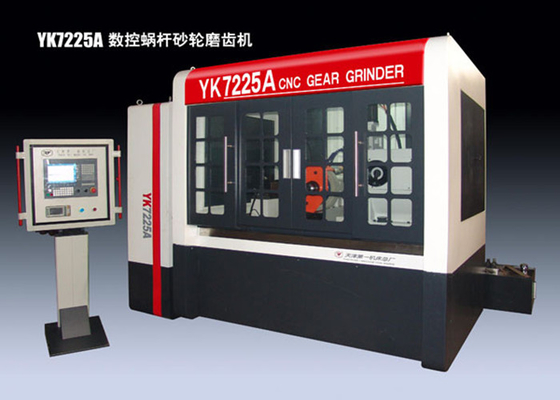

Hauptsächlich gerade verwendet für hohe Präzisionsbearbeitung des maximalen Durchmessers von 250mm, maximaler Modul 5mm, zylinderförmige schraubenartige Verzahnungsschleifmaschine YK7225A.

Besonders passend für Motor und Reduzierer, Reduzierer, Maschinerie, Baumaschinen, Präzisionsausrüstung, Instrumente und alle Arten PräzisionsZahnradpumpeprodukte von Stirnrädern der hohen Präzision ausführend, Stirnradgetriebe in der Reihe und Massenproduktion.

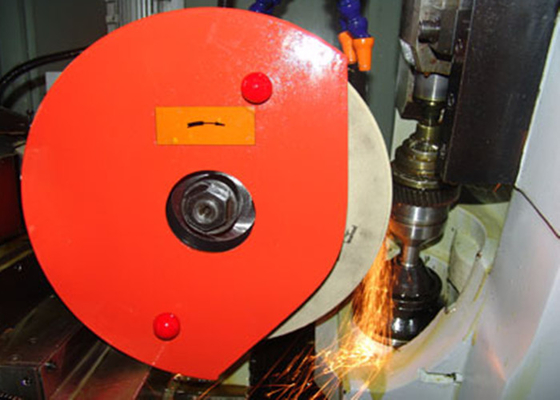

Die Maschine nimmt ununterbrochenes Erzeugungsreibendes Prinzip des Schneckenrads und des Gangs (Werkstück) mit elektronischer Getriebe-(EGB)-Funktion an, damit die Maschine hohe Leistungsfähigkeit und Präzision hat. Die Maschine hat automatische Änderung der Reiben, Schleifscheibe und automatische Zutatfunktion.

Beschreibung:

1. Diese Maschine wird mit Li Shile (REXROTH), numerische Kontrollsysteme und das digitale Servosystem, die Realisierung der fünf Verknüpfung der Achse vier. ausgerüstet. Die Werkstückradialbewegung (x-Achse), die tangentiale Bewegung (y-Achse), die axiale Bewegung (z-Achse), die reibende Radachserotation (b-Achse), die Werkstückspindelrotation (c-Achse).

2. Die Werkzeugmaschinenspindel, die Spindel angetrieben durch einen engagierten Servomotor, gesteuert durch eine synchrone Spurhaltung des Servosystems, stepless Geschwindigkeitsregelung entsprechend der Verarbeitung von Anforderungen.

3. Diese Maschine hat die Zahnprofil-Änderungsfunktion, kann auch entsprechend Benutzeranforderungen, die Verteilung der speziellen Diamantrolle auf der Werkstückprofiländerung.

4. Die Maschine hat Zähne auf beiden Seiten von reibender automatischer Verteilungsfunktion der Zulage

5. Gerät der elektronischen Waage der Werkzeugmaschinenauswahl der Schleifscheibe auf Linie.

6. Diese Maschine hat die automatische Radbehandlungs- und -ausgleichsfunktion.

Maschine 7.This ist einfach zu benützen, Programm der maschinellen Bearbeitung mit örtlich festgelegtem, müssen Betreiber nur die Parameter eingeben und die AusschnittVorschubzahl kann das automatische Reiben erzielen.

8. Das nc-System, elektrische, hydraulische hauptsächlichkomponenten, Lager, Kugelumlaufspindel, linearer Führer, versiegelnde Teile werden oder hochwertige Markennameinlandsprodukte importiert, um die Zuverlässigkeit der Werkzeugmaschine sicherzustellen.

9. Elektrischer Schaltschrank des Maschinenkonfigurationsunabhängigen und Konfiguration der Klimaanlage.

10. Diese Werkzeugmaschine hydraulisch, unabhängiges Kühlsystem der Konfiguration.

11. Diese Konfigurationssicherheit der Maschine, geschlossene Art Schutzhaube und die Konfiguration des Ölnebelprozessors.

Spezifikationen:

Standardkonfiguration:
