Full Auto-Rollentrennsäge für 0.3mm - 2mm die Stahlspulen-Verarbeitung

0,3--2mmx1300mm Trennsäge R

Beschreibung:

1. Die Trennsäge wird allgemein in der Verarbeitungsindustrie der Stahlspule, mit der sie große galvanisierte Stahlspule verarbeiten kann, vorgestrichene Stahlspule verwendet, umwickelt alumzinc und so weiter in einige verschiedene Breiten und kleinere Spulen dann diese kleineren Spulen können in der Rolle allgemein verwendet werden, die Industrie bildet, um verschiedene Profile zu bilden.

2. Die ganze Linie consits des Spulenautos, decoiler, die Klemmrollen, führend, gehen scherendes Organ, Trennsäge, überschüssiges Schrott recoiler, Spanner, vor--seperator, recoiler und Entleerung des Spulenautos voran.

3. Wir nehmen Mitsubishi PLC und menschlich-wechselwirkenden Touch Screen, Eurotherm-Prüfer an, um die automatischen hochwertigen Hydraulikventile der Produktion auch zu verwirklichen, die in Taiwan oder in Deutschland hergestellt werden

4. Wir können Gesamtleben Wartung und technischen Führer der Maschine die Ersatzteile zu unseren Kunden auch zur Verfügung stellen

5. Zu benützen ist einfach, mit niedrigem noice, stabilem performace und hoher Leistungsfähigkeit

Anwendungen:

Die Schlitze können auf der Rolle benutzt werden, die und so weiter Maschine, HF-Schweißen-Rohrlinie bildet.

Spezifikationen:

0.3mm~2.0mm×1300mm Trennsägespezifikationen

Spezifikation 1.Basic der Stahlspule

Stahlspulenmaterial: allgemeiner Kohlenstoffstahl, galvanisierter Stahl- oder vorgestrichener Stahl

Spulenstärke: 0.3mm--2mm

Spulendurchmesser: maximales ф2100mm

Spulenbreite: 300mm---1300mm

Innerer Durchmesser der Spule: ≥φ508

Spulengewicht: maximales 20T

Diagramm 2.Flow:

Hydraulisches Spulenauto---Fütterung einzelner Dorn Decoilerkopf-guiding&head Schaufel und 2 Rollen --scherende Hauptmaschine des Blattes---Grube (1)--korrigierende Abweichung (Blattführen)--AufschlitzenSideschrott Zurückdrängengrube (2)---vor--seperator und Spannmaschine Dämpfung---Spulenzurückdrängen ---Entleerung die Spule Motor---hydraulische Steuerung ---elektrische Steuerung

hydraulisches Auto der Spule 3..1:

1:1 Form des Spulenautos: vier-fahrbarer Weg

1,2 Struktur des Spulenautos: Stahlkonstruktion und es sind V-Form auf die Oberseite.

1,3 Energie des ununterbrochenen Wegs: cycloidal Verlangsamer des Gangs 2.2kw

1,4 Energie des Anhebens und der Senkung: hydraulisches cyliner gefahrenes ф160mmx700mm

maximale Reise 1,5 des Anhebens und der Senkung: 700mm

1,6 Maximale Belastbarkeit: 20000KG

Auto der Spule 1,7 mit Grube

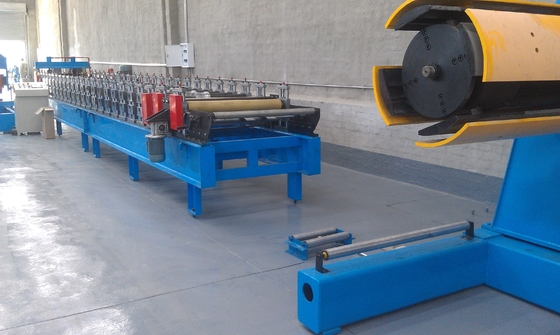

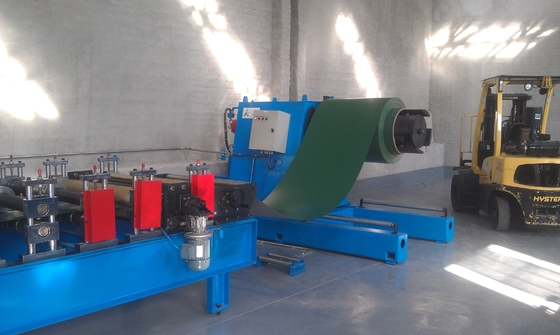

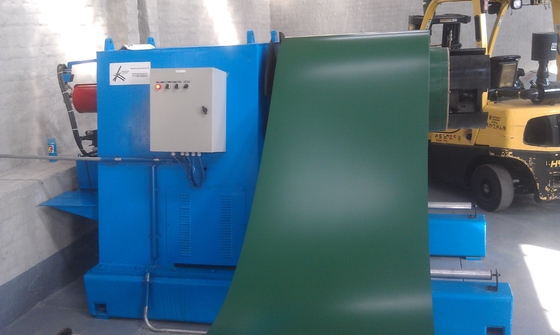

2. Einzelne Dorn decoiler Maschine

2,1 Weise von Decoiling: einarmiger Dorn, hydraulische innere Expansion

2,2 Bilden Sie sich von der Expansion und von Vertragsstrecke: ф460--ф510mm, Hydraulikölzylinder gefahren,

Bewegungsvermögen 2,3: Hydraulikölzylinder gefahren (Ölzylinderspezifikation ф160mmx100mm)

maximaler äußerer Durchmesser von 2,5 Spule: Φ2100mm

Breite mit 2,6 Spulen: 300mm--1300mm

2,7 Maximale Belastbarkeit: 20000kg

Weise 2,8 der Bremse: Druckluftbremse

3: leitender Kopf und Schaufelkopf

3,1 Bilden Sie sich von der leitenden Hauptstruktur: Stahl schweißte Struktur, Ölzylinder für das Lifting&lowering

Zylinderspezifikation des Hydrauliköls 3,2: ф100x500mm, 2pcs

3,3 Ziehen von Rollen: 40Cr, ф250mmx400mm, Gummirollen

Schub 3,4: cycloidal Verlangsamer des Gangs 4kw

Spezifikation 3,5 für Schaufelkopf: geschweißte Struktur des Stahlblechs

3,6 Energie des Anhebens und der Senkung: Hydrozylinder: ф80mmx400mm:

Energie 3,7 von Expanding&contracting: Hydrozylinder: ф63mmx400mm

4 2 Rollenfütterung

4,1 Fütterungsrollenspezifikation: ф160mmx1350mm

Material 4,2 von Rollen: rollt 40Cr, verhärtet chromiert

Zylinder des Öls 4,3 für das Planieren von Rollen-lifting& Senkung: ф80mmx100mm, 2pcs

lifting&lowering Organ 4,4: cycloidal Verlangsamer des Gangs 4kw

Energie 4,5 der Fütterung: Motor 7.5kw plus Geschwindigkeitsreduzierer

kopf-scherende Maschine 1set des Blattes 5.hydraulic

Spezifikation 5,1: 2mmx1300mm

scherende maximale Stärke 5,2: 3mm

5,3 maximale Breite: 1300mm

Spezifikation mit 5,4 Gruben: 3mx1.8mx3m (LXWXH) gemacht vom Kunden auf der Basis

5,5 Die Hauptfunktion ist der Spulenspeicher und sowie die Spule gegen Schaden aus den Grund zu schützen

6. Abweichung, die Einheit (, korrigiert leitende Seiteneinheit)

6,1 Vertikale rollt Spezifikation: ф90mmx1250mm 3 Paare

6,2 Presswalzen der Spule: ф100mmx1400mm, chromiert

Energie 6,3 von Presswalzen der Spule: Hydraulikölzylinder, ф80mmx100mm

6,4 Strecke der Korrektur von Abweichung: 300-1300mm

Weise 6,5 des Seitenführens: Simplex durch Handsteuerung

7. Haupttrennsäge

7.1. Weise des Aufschlitzens: steht das Aufschlitzen des runden Blattes

Spezifikation 7,2 des Aufschlitzens der Welle: ф205mmx1300mm

Material 7,3 von Blattwellen: 40Cr verhärtetes Chrom und Polieren

runde Blattspezifikation der Diskette 7,4: D305xd205mmxT10mm

Material 7,5 von Blättern: 6Crw2Si, verhärtetes Chrom HRC60-62degrees

aufschlitzende Leistungsstärke 7,6: DC55KW-Motor mit Gelenkkupplung plus Geschwindigkeitsreduzierer

Energie 7,8 des Aufschlitzens des drückenden Antriebs: cycloidal Verlangsamer des Gangs 2.2KW

7,9 aufschlitzende Geschwindigkeit: 0-50m/min justierbar

Genauigkeit mit 7,10 Schlitzbreiten: +/-0.03mm

Weise 7,12 des Änderns des Blattes: Hydraulikölzylinder fährt die Stände zur Bewegung,

Zylinderspezifikation des Hydrauliköls 7,13: ф63mmx450mm

Seitenschrott 8 recoiler

8,1 doppelte Seiten überschüssiges recoiler

Spezifikation 8,2 der Zurückdrängenplatte: ф450mmx350mm

Energie 8,3 des Zurückdrängens: Invertersteuerung des Motor 4kw

9 Grube/Schleifentabelle

9,1 bilden sich von der Grube: Beton gegossen, flache Tabelle der doppelten Seiten

Größe mit 9,2 Schleifen: 4.5mx2mx3.5m (LXWXH)

flache Struktur der Tabelle 9,3: das quadratische Rohr, das mit dem Schieben geschweißt wird, rollt auf den Enden und dem Plastikbrett, die an auf dem Gesicht umfaßt werden

anhebender und senkender Zylinder des Hydrauliköls 9,4

10.damping& vor--seperator

vor--seperator Durchmesser der Welle 10,1: ф85mmx1300mm

10,3 vor--seperator Disketten specificationф200mmx3mm, 65Mn löschten processment

lifting&lowering Vorabscheiderwelle 10,4: Hydraulikölzylinder-Antrieb ф75mmx100mm

Energie 10,5 des Drückens: Hydraulikölzylinder ф80mmx1400m, 2pcs

Material 10,6 von Rollen: Hitze 40Cr processment HRC55-56

11. Spule recoiler Organ und Trennzeichen

Zurückdrängenwellenspezifikation 11,1: ф230mmx1300mm

Zurückdrängenspezifikation 11,2: ф508mmx1300mm

Energie 11,3 der Expansion und des Vertrages: ф160mmx100mm

Tragarm 11,4: Stahlkonstruktion, Hydraulikölzylinder ф80mmx350mm

seperator Wellenspezifikation 11,5: ф85mmx1300mm

seperator Disketten 11,6: ф200mmx3mm, 65Mn löschte processment

seperator Energie 11,7: ф75mmx350mm, Hydraulikölzylinder

Spule 11,8, die Armenergie drückt: ф80mmx1400mm

Energie 11,9 des Zurückdrängens: Motor DC-75KW

Motorsteuerung 11,10: Steuerung 590 e Eurotherm machte in Großbritannien

11,11 Zurückdrängengeschwindigkeit: 0-50m/min justierbar

11,12 maximales Spulengewicht: 20T

Unterstützungsenergie 11,13: Hydrozylinder ф80mmx350mm

Spule 12, die Spulenauto entlädt (Eisenbahnwagen aus den Grund)

12:1 Form des Spulenautos: vier-fahrbarer Weg

12,2 Energie des ununterbrochenen Wegs: cycloidal Verlangsamer des Gangs 2.2kw

12,3 Energie des Anhebens und der Senkung: hydraulisches cyliner gefahren

Spezifikation 12,4: ф160mmx700mm

12,5 Maximale Belastbarkeit: 20000KG

hydraulische Steuerung 13

13,1 hydraulischer Satz der Station 1

Rohr des Regelventils 13,2 und des Öls, 1set für jedes

Druck 13,3: 16Mpa

Energie 13,4: 7.5kw-4

13,5 Öltank: 450L

Elektrische Steuerung 14

14,1 Elektrischer Satz des Kabinetts 1

Sätze 14,2 des Operationskabinetts 2

14,3 Mitsubishi PLC
