Kreisähnliche Feuerrad-Reduzierer-Leitplanke walzen die Formung von Maschine 1.5mm - 3mm kalt

Kreisähnliche Feuerrad-Reduzierer-Leitplanke walzen die Formung von Maschine 1.5mm - 3mm kalt

Technische hauptsächlichdaten der Leitplanke rollen, Maschine bildend

Struktur der Rolle Maschine bildend

1. Decoiler

• Passives Laden mit einem Kopf auf einer Seite
• Max. Ladegewicht: 8000Kg
• Max. Diameter der Spule: 1600mm
• Max. Breite der Wirbelmaschine: 600mm

2. Einziehen-in u. Planieren

• Blechtafel wird zum Führen sich dreht geschickt (sind linke und rechte Seite justierbar)
• Blechtafel wird zum Liefern des Rollendurchmessers ist 180mm, Material ist Stahl S45C, gelöschtes 48°C-52°C geschickt
• Das Planieren wird durch die Oberseite mit drei Rollen und vier Rollen getan, die abwärts gerichtet sind, die alle gelöschte Oberflächenbehandlung sind.

3. Lochen (sind linke und rechte Seite justierbar)

• Hydraulisches Lochen
• Durchmesser des Kolbens: 140mm
• Funktionsdruck: 20Mpa
• Formmaterial: Cr12, gelöschtes 58°C-62°C
• Energie der hydraulischen Station: 15 KILOWATT
• Maß (Millimeter): 1500 (L) X1100 (W) X1200 (H)

4. Formung

• Hauptleistungsstärke: 22 KILOWATT
• Kreisähnlicher Feuerradreduzierer BWD14-43-45KW
• Getriebe: Getriebe mit Universalkupplung
• Wellenmaterial: Unter Verwendung des hochwertigen Stahls 45 gelöscht und nach der Fertigung von Behandlung gemildert
• Wellendurchmesser: 100mm
• Rollenmaterial: GCR15, gelöschtes 58°C-62°C, galvanisieren Oberflächenbehandlung
• Zahl von Stationen: 17 Stationen
• Geschwindigkeit, die GebrauchsFrequenzumsetzung, 5m-15m/min justiert (nicht einschließlich das Lochen)
• Frequenzumsetzer: Panasonic (380V, 50Hz)
• Plc-Kontrolle
• Touch Screen Operationsplatte

5. Schnitt

• Hydraulischer Ausschnitt
• Material des Ausschnittblattes: Cr12, gelöschtes 58°C-62°C
• Durchmesser des Kolbens: 250mm
• Funktionsdruck: 30Mpa
• Arbeitsanschlag: 80mm

6.Dimension der Fertigungsstraße

• 11000mm (L) X1800mm (W) X1500mm (H)

7.Run heraus verlegen

• Quadratisches Rohr (60mm*40mm) geschweißt (Höhe ist justierbar)
• Maß: 1500mm (L) X800mm (W) X600mm-1000mm (H)

Funktions-Fluss der Rolle Maschine bildend

Rohstoff Laden-einziehen-beim mit Führen (Blechtafel wird in die erste Formstation geführt)--Planieren-lochenrollen u. bilden-hydraulischer Ausschnitt--lassen Sie heraus Tabelle laufen

Probieren Sie Zeichnung

Stärke: 1.5mm-3mm

Fertigungsstraße

Decolier, Rolle, die Maschine bildet (einschließlich einziehen-in, planierend, Rollenformung, Lochen, Computer, der steuern, hydraulische Station und schneiden), Laufheraus Tabelle (2 PC)

Fertigungsstraße-Skizze

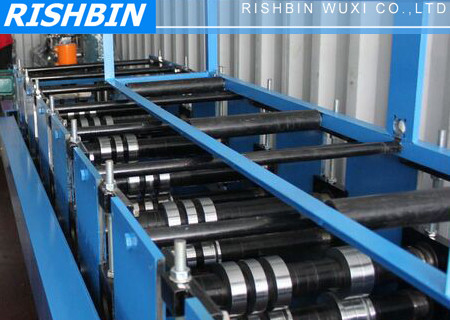

Maschinen-Fotos als Referenz

Unser Vorteil

• Hohe Qualität
• Zuverlässig
• Dauerhaft
• Angemessener Preis
• Gut nach Service
• 1-jährige Garantie
• Mehr als 10 Jahre Erfahrungs-
